電器特性:
1. 加工性能
(1) 鏡面加工穩定,速度快,最適合批量生産加工
(2) 石墨專用加工電路,放電加工不積炭
(3) 鎢鋼專用電路,放電加工速度快,表面粗糙度:可達Ra0.3以下
(4) 深孔、連接器...等各樣電極,模具加工。
2. 絕對式伺服驅動控制:電源啓動,即開即用免歸零,確保搖動或C軸放電異常斷電的位置保證
3. 支持工業4.0通訊協議:I/O介面控制採用EtherCAT工業4.0通訊協議,
對於IO,運動,放電等訊號進行串列運算處理,大幅降低傳輸過程受雜訊干擾影響,提高訊號可靠性,正確性。
4. 觸控顯示面板,支持USB和具備網路通訊功能,可透過網線連接互聯網進行遠程協助調試,及FTP檔傳輸,可線上直接查看機器運行狀態
5. 豐富自動化介面:具備遠程指令傳輸,進行機器定位,加工,機器狀態回傳,可針對自動化加工方案,進行搭配
6. 採用工業控制主機,具有很好的訊號處理及運行的穩定性
7. 具備G代碼編輯功能,解決各式複雜加工路徑需求
8. 支持C軸和刀庫的全智能化無人加工(選配)
9. 支持遠程診斷、監控和調試(選配)
10. 控制器達到達到奈米級0.0001mm解析度
11. 高剛性傳動結構設計
機械特性:
1.全新防火阻燃防塵布:
主軸防塵風琴罩采用阻燃材質,可有效降低預防火災發生幾率。
2.LED工作燈
3.高剛性鑄件體:
采用FC-35鑄件制造,并經過時效處理,工作臺表面硬度達到HRC45度以上。
4.高剛性傳動結構設計:
采用臺灣進口三軸精密滾珠絲桿、線性軌道和進口軸承,有效降低整體背隙,確保伺服傳動精度,絲桿和軸承使用壽命更長,提高加工性能與加工精度,
5.省電型離心泵:采用省電型油泵,省電30%以上。
6.可采用三軸光學尺,三軸全閉回路設計,有效提高加工精度。(選配)
機械規格:
名 稱 | 單 位 | LN-120D |
X軸行程 | mm | 700/700 |
Y軸行程 | mm | 500 |
Z軸行程 | mm | 400 |
工作臺尺寸 | mm | 1300*600 |
T型槽板距工作臺面最高/最低 | mm | 835/435 |
油槽內徑尺寸 | mm | 2000*1000*520 |
最大油箱容量 | Litre | 2100 |
最大電極重量 | kg | 80 |
最大工件重量 | kg | 4000 |
機器尺寸 | mm | 2900*3100*2850 |
機器總重 | kg | 11000 |

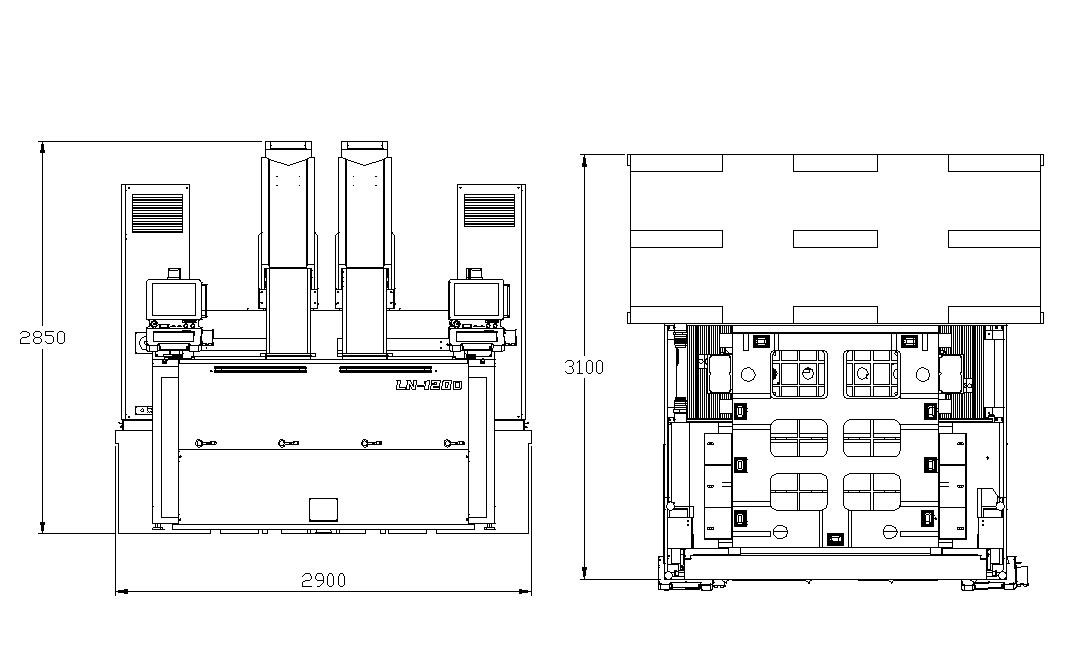

占地面積圖:
電氣規格:
名 稱 | 單 位 | LN120D |
電器規格 | A | 60A |
輸入電壓 | 3ΦV | 220、346、380、415 |
電源容量 | KVA | 16 |
加工電壓 | V | 90/100/120 |
高壓選擇 | V | 300 |
最小放電時間 | μS | 0.5 |
最小休止時間 | μS | 0.5 |
最大加工速度 | mm3/min | 580(60A) |
最細表面光潔度 | μmRa. | ≤0.1 |
最小電極消耗比 | % | 0.1 |
最小定位分辨率 | μm | 0.1 |
重量 | kg | 210 |
備注 | 雙頭機*2 |
